4.1 PCI (Peripheral Component Interconnect)

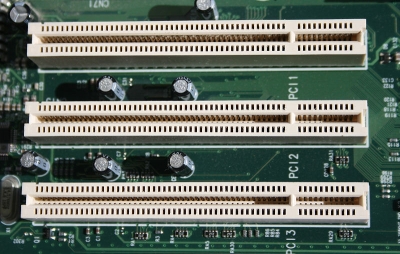

Image GHardwarePC-img11

Sustituto de los buses VESA e ISA. PCI 2.0 fue el primero en establecer el miso estándar tanto para el bus de sistema como para las bahías de expansión (slot).

Utiliza un bus paralelo de 32 bits, si bien existen versiones para servidores de 64 bits poco extendidas.

PCI 2.2: Permite doblar la velocidad del reloj.

(66 MHz x 64 bits 8 bits/byte).

PCI 2.3: Bahías de 3,3V que no permiten introducir tarjetas de 5V (por la situación de la muesca en la bahía), solo de 3.3V y ``tarjetas universales''.

PCI 3.0: Eliminado el soporte de 5V completamente. Soporta 3.3V y ``tarjetas universales'' (2 muescas). Revisión definitiva del estándar.

MiniPCI: Versión de PCI 2.0 para portátiles.

Cardbus: 32 bits a 33MHz.
