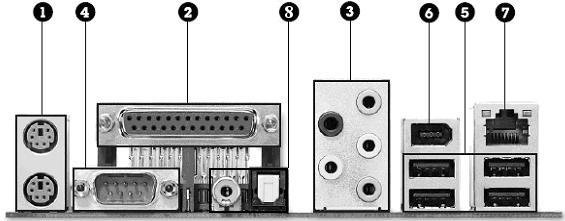

( 3 ) Audio - Dispositivos de sonido.
( 4 ) Serie - Módems, GPS...
( 5 ) USB - Múltiples dispositivos.
( 6 ) IEEE 1394 - Cámaras de vídeo digit.
( 7 ) Ethernet - Red Ethernet.
( 8 ) Audio Digital - Disp. de audio digital.
|
|
|
|
| ( 1 ) PS/2 | Mini-DIN 6 pines Macho. Llamado así por los equipos IBM PS/2. |  |
| ( 2 ) Paralelo
IEEE 1284 |
DB-25 Hembra. (En el dispositivo, conector Centronics).
Unidireccional o bidireccional. |
 |
| ( 3 ) Audio | Múltiples Jack Hembra. |  |
| ( 4 ) Serie
RS-232 |
DE-9 o DB-25 Macho.
El estándar recomienda usar los conectores de 25 pines pero se usan los DE-9 ya que son más pequeños y se suelen usar pocas señales. |
|
| ( 5 ) USB | USB-A Hembra.
Topología de estrella en árbol mediante concentradores (hubs) de hasta 5 niveles y 127 dispositivos (incluidos los concentradores). |
 |

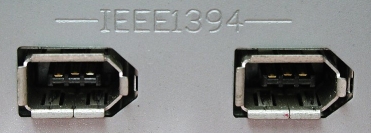

| ( 6 ) IEEE 1394
(FireWire) |
4, 6 o 9 pines Hembra. Hasta 63 periféricos en árbol.
|
 |
| ( 7 ) Ethernet | RJ45 Hembra
Redes Ethernet de 100/1000 (Ethernet 10 no se integró en placa). |
 |
| ( 8 ) Audio digital | SPDIF óptico y coaxial. |  |

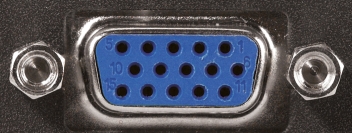

| VGA | DE-15 Hembra (DE-15F). |  |
| S-Video | S-Video con diferentes pines. |  |

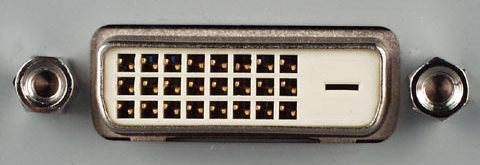

| DVI | DVI-A (Analógico).
DVI-D (Digital). DVI-I (An. y Dig.). |
 |
| eSATA | eSATA de 7 pines. |  |
| HDMI | Conector HDMI de 19 (A y C -mini-) o 29 (B) pines.
Transmite vídeo y audio digital con cifrado HDCP anti-copia. Compatible con DVI digital -perdiendo el audio-. |
 |
