10.5 VARIANTES COMERCIALES

10.5.1 SIMM

Las memorias montadas en SIMM (Single In-line Memory Module) han quedado obsoletas. Comercialmente se utilizaron módulos de 30 pines con un ancho de 8 bits y posteriormente módulos de 72 pines con un ancho de 32 bits y un pin-out.

Image GHardwarePC-img55

Image GHardwarePC-img56

10.5.2 SDR SDRAM

La memoria SDR (Single Date Rate) fue la primera memoria en montarse en DIMMs por lo que inicialmente se le conocía simplemente como ``memoria DIMM'', sin embargo esta denominación es confusa ya que todas las memorias posteriores también se han montado en DIMMs.

El ancho de bus es de 64 bits (8 bytes) y trabaja a una transferencia por ciclo.

SDR SDRAM
Image GHardwarePC-img57 Módulos

DIMM

168 Pines 2 Pin-outs 3.3V 64 bits
Frecuencias de reloj / FSB efectivo: 66 / 66 100 / 100 133 / 133
Denominaciones: SDR66 o PC533 SDR100 o PC800 SDR133 o PC1066

10.5.3 DDR SDRAM

La memoria DDR (Dual Date Rate) trabaja a dos transferencias por ciclo. Para ello utiliza búferes que añaden latencia.

Fue adoptada primero por AMD. Se comercializan módulos de hasta 1GB.

El ancho de bus es de 64 bits (8 bytes) y trabaja a dos transferencias por ciclo.

DDR SDRAM
Image GHardwarePC-img58 Módulos

DIMM

184 Pines 1 Pin-outs 2.5V 64 bits
Frecuencias de reloj / FSB efectivo: 100 / 200 133 / 266 150 / 300 166 / 333 200 / 400*
Denominaciones: DDR200 o PC1600 DDR266 o PC210017 DDR300 o PC2400 DDR333 o PC2700 DDR400 o PC3200
(*) No están estandarizadas oficialmente, pero se comercializan.

10.5.4 RDRAM

La memoria RDRAM obtiene un FSB efectivo de 400 MHz para una frecuencia de reloj de 100 MHz ``quad dumped''. El ancho de bus es de 16 bits (2 bytes) pero se usa en configuración de doble canal, obteniendo un ancho de 32 bits (4 bytes) y trabaja a dos transferencias por ciclo.

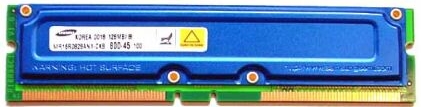

Esta memoria se monta en módulos RIMM (Rambus In-line Memory Module) con chips por ambas caras y disipador incorporado. En las ranuras libres de la placa base deben colocarse módulos CRIMM (Continuity RIMM).

RDRAM
Image GHardwarePC-img59 Módulos

RIMM + CRIMM

184 Pines 2 Pin-outs 16 x 2 bits
Image GHardwarePC-img60 Frecuencias de reloj / FSB efectivo: 100 / 400
  Denominaciones: RDRAM800 o PC3200
 --

10.5.5 DDR2 SDRAM

La memoria DDR2 es una evolución de DDR, pero incompatible con ella. El pin-out queda en otra posición para evitar confusiones. Utiliza un bufer de 4 bits lo que hace que tenga mayor latencia que DDR. Sin embargo trabaja con buses más rápidos y a menor potencia. Se comercializan módulos de hasta 2x2GB.

El ancho de bus es de 64 bits (8 bytes) y trabaja a cuatro transferencias por ciclo.

DDR2 SDRAM
Image GHardwarePC-img61 Módulos

DIMM

240 Pines 1 Pin-outs 1.8V 64 bits
Frecuencias de reloj / FSB efectivo: 100 / 400 133 / 533 166 / 667 200 / 800 266 / 1066
Denominaciones: DDR2-400 o PC2-3200 DDR2-533 o PC2-4200 DDR2-667 o PC2-5300 DDR2-800 o PC2-6400 DDR2-1066 o PC2-8500

10.5.6 DDR3 SDRAM

La memoria DDR3 es una evolución de DDR2, pero incompatible con ella. El pin-out queda en otra posición para evitar confusiones. Utiliza un bufer de 8 bits lo que hace que tenga mayor latencia que DDR2. Sin embargo trabaja con buses más rápidos y a menor potencia. Se comercializan módulos de hasta 8GB.

El ancho de bus es de 64 bits (8 bytes) y trabaja a ocho transferencias por ciclo.

DDR3 SDRAM
Image GHardwarePC-img62 Módulos

DIMM

240 Pines 1 Pin-outs 1.5V 64 bits
Frecuencias de reloj / FSB efectivo: 100 / 800 133 / 1066 166 / 1333 200 / 1600 266 / 2128
Denominaciones: DDR3-800 o PC3-6400 DDR3-1066 o PC3-8500 DDR3-1333 PC3-10667 DDR3-1600 PC3-12800 DDR3-1866 PC3-17024


Notas al pie

... PC210017
Como se ve los valores de la denominación redondean el valor del ancho de banda de pico.
